摘要

本研究基于黑龙江省哈尔滨市2024年2月至2025年2月多光谱拉曼雷达观测数据及同步气象六要素自动监测数据,分析了雾、霾过程中多光谱雷达信号特征,探究了多光谱雷达对雾、霾监测优势。结果表明，哈尔滨地区雾霾往往集中于春秋两季，且其形成过程中往往伴随着逆温的产生及对应逆温层顶的高度升高。气溶胶消光系数和退偏比在近地面处最高，高度超过200米后显著下降。355nm与532nm波段消光系数与颗粒物浓度的拟合关系在不同浓度区间表现各异,污染事件中光学参数标准差较大。雨、雪、云等天气现象会降低雷达信噪比。通过这一研究,为利用多光谱雷达诊断与预报雾霾提供了依据。

关键词:多光谱拉曼雷达;雾霾;气象条件

作者简介:袁旭泽，主要从事应用气象学研究。E-mail:jixian_0831@qq.com通信作者:颜明宇，主要从事应用气象学研究。E-mail:rnxrqwq@qq.com

1引言

近年来，随着经济的发展，雾霾对人类生活的影响日益凸显，据IQAir发布的《2024年全球空气质量报告》显示，2024年，全球仅有17%的城市达到世卫组织PM2.5指导标准，我国全国年均PM2.5浓度虽从2023年的32.5μg/m3下降至2024年的31μg/m3，但雾霾问题依旧对人们的生产生活造成了极大的困扰。因此，雾霾的监测与治理成为边界层研究热点。在国际层面上，早在1976年，Pinnick(PinnickRG,etal,1978)就通过气球携带粒子计数器的方式观测雾和霾的垂直结构。此后，Hansen等人(HansenJC,et a1,2010)进一步通过光散射颗粒物测量仪和震荡天平等仪器，对当地的PM2.5和PM10进行了连续性测量。如今，霾区的识别以美国国家航空航天局的V5.2算法为主(雷鸣，2014)。在20世纪70年代，我国就针对大气污染问题，通过了《关于保护和改善环境的若干规定》，确立了针对污染治理的若干原则及相关法律政策。在相关政策支持下，有关研究也随之蓬勃发展，如对非均匀雾霾图像增强算法的研究(许笑笑，2024);针对气象因子影响雾霾扩散的探究等(周航等，2025)。

基于大气散射机制的多光谱拉曼雷达具有能够通过解析目标与光的相互作用机制，高效获取目标的物性成分与光谱特征信息的优点，在大气遥感中已有较多的应用(龙强，2012)。如有学者运用微脉冲激光雷达对大气对流层的气溶胶进行了测量和分析，得出了相应气溶胶消光系数的垂直分布(刘诚等，2006);有的学者基于星载激光雷达(CALIOP)数据，探究了京津冀地区气溶胶垂直分布特征及其对于污染物分布的影响(韩锋，2017);有学者基于多光谱激光雷达分析了2019年10月北京城区三种不同污染事件(空气污染污染沙尘/纯沙尘)的气溶胶光学特性(陈和等，2021);还有学者通过自行研制的多波长激光雷达系统，对多种天气条件下气溶胶光学特性和粒径分布特征开展了观测分析(狄慧鸽等，2025)。

总体而言，国内外在多光谱雷达诊断雾霾方面已具备一定理论与数据基础，但在技术成熟度、数据系统性、模型精细化及跨学科应用转化等方面仍有提升空间。一方面，雾霾天气的发生与多种气象因素密切相关，不同天气现象均会对雾霾的形成与消散产生影响，而传统观测方式往往只能观测单一项目，从而使对雾霾现象的判断存在较大的误差，而多光谱雷达能够同步提供355nm与532nm双波段各高度消光系数、退偏比等数据及对应垂直廓线，并能同期测量大气温湿度，进而通过多参数分析有效降低判断失误概率。另一方面，由于雾、霾等性质完全不同的天气现象在实际中存在相互转换过程，要将两者完全分开难度极大(李博等，2019)。基于此，团队利用多光谱拉曼激光雷达通过分析不同波段的消光系数、退偏振比与信噪比等特征，结合气象条件，旨在提取雾霾关键识别特征，探究多光谱雷达对雾、霾的监测及预测优势，为我国东北地区气溶胶研究积累案例，以期为雾霾监测预报提供依据。并为雾霾预报探索新途径。

2数据与方法

2.1数据来源

本实验基于中科院安徽光学精密机械研究所合肥中科环光技术有限公司研制多光谱拉曼雷达，使用355nm弹性通道和532nm平行和垂直偏振通道两个系统通道获取对应粒子退偏振比。各通道回波信号均已进行了几何因子校正。此外，项目组还结合了来自世界各地即时空气品质与天气资料(AQI.in)的全球空气质量监测数据及同步气象观测数据，并利用Origin进行拟合分析，力求得到较为准确的结果。

2.2拉曼散射效应

拉曼散射效应,即光子与物质分子发生非弹性碰撞后,散射光频率发生偏移的现象。其核心原理为入射光与分子相互作用,当入射光子(频率 v_0 )与分子碰撞后,部分光子能量转移至分子振动能级(斯托克斯线,频率 v_0-\Delta v) ,或从分子振动能级吸收能量(反斯托克斯线,频率 v_0+\Delta v) 。这样,这些反射回来的光,就包含了物体内部分子的信息(Thorsen J T, et al, 2015;郑顺旋等, 1979)。通常来讲,散射光与入射光的频率差( \Delta v) 对应着分子振动/转动能级的变化,而基于拉曼散射效应的拉曼光谱能够捕捉到这些振动信息,形成特征光谱峰,从而反映化学键类型及分子结构(张明江等, 2021)。

拉曼散射强度约为瑞利散射的 10^{-6} ,需通过高灵敏度探测器捕捉。但具有无需样品预处理、非破坏性、高空间分辨率等特点,适用于极性物质(如水)含量高的样品分析。

2.3多光谱拉曼激光雷达组成及原理

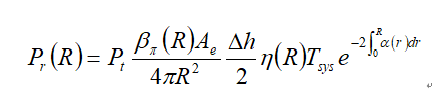

激光雷达通常主要由激光发射单元,接收后继光学单元,信号探测与采集单元,运行控制单元,数据处理与显示单元五部分组成,其探测原理为雷达接收大气中的各种粒子与激光产生相互作用后产生的散射回波信号(邓金睿等, 2023)。若假定激光雷达发射的激光脉冲功率为 P_{t} ,接收到位于距离 R处的大气散射的回波功率为 P_{r} ,则可推导出两者之间的关系式为 P_r(R)=P_t\frac{\beta_\pi(R) A_e}{4\pi R^2}\frac{\Delta h}{2}\eta(R) T_{s y s} e^{-2\int_0^R\alpha(r) d r} 式中, A_{e} 为有效接收面积, \beta_{\pi}(R) 为后向散射系数, \eta(R) 为充满系数, a(r) 为消光系数, T_{s y s} 为收发望远镜的透过率(胡以华等, 2025)。

2.4 AOD值

由中华人民共和国环保部发布的关于征求国家环保所标准《灰霾污染日判别标准(试行)》(征求意见稿)可知, AOD值为反映空气中粗细颗粒物占比因子,当 AOD值大于 0.6时,即表示空气中的颗粒污染物以人为污染产生的细颗粒物为主,若 AOD值小于 0.3,则表示空气中的颗粒污染物以粗颗粒为主(王琴等, 2015)。其具体计算公式如下 A O D\text{值}=\frac{P M 2.5\text{浓度}}{P M 10\text{浓度}}

3数据分析结果及讨论

3.1多光谱拉曼雷达对雾霾的时空分布的探测分析

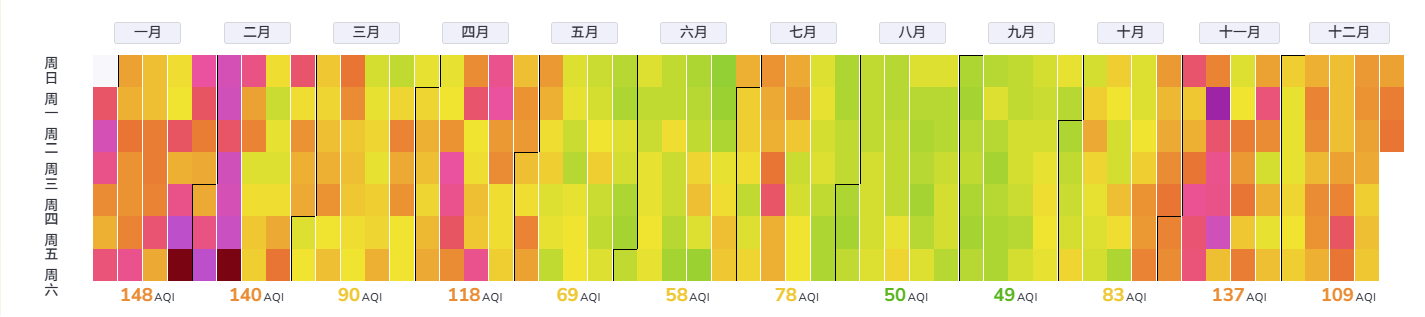

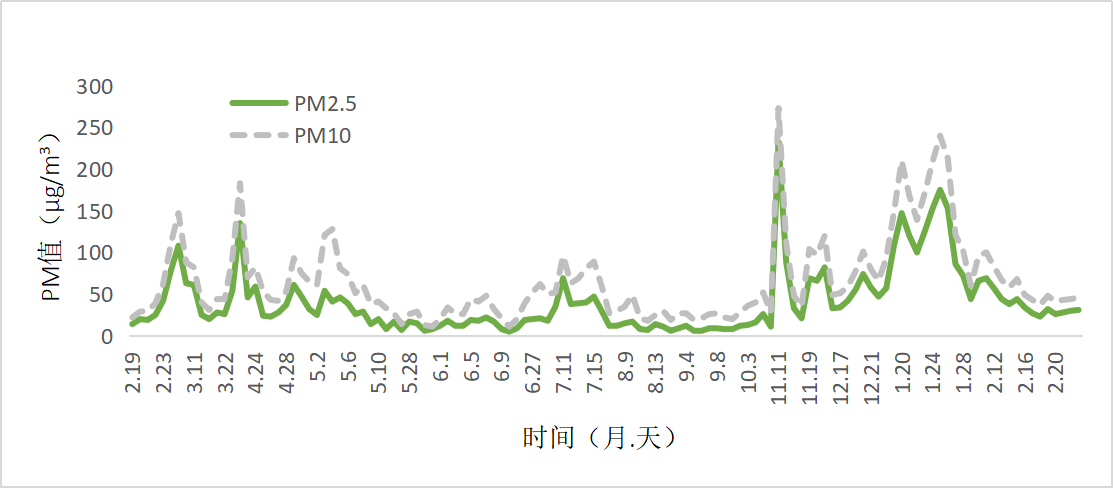

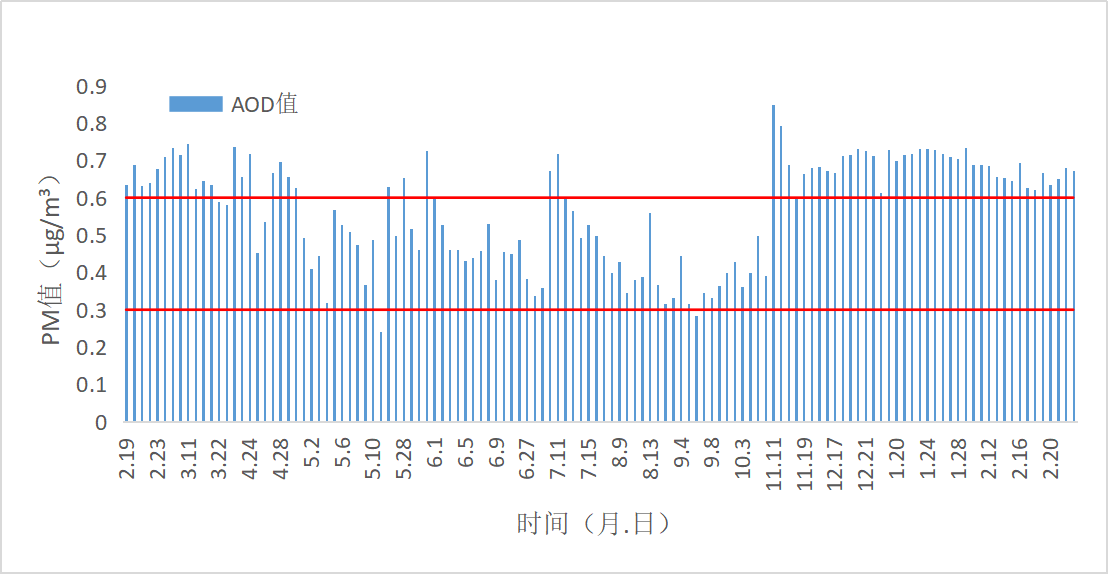

通过分析 2024年 2月 19日至 2025年 2月 23日 PM值(图 1)及 AOD值(图 2),结果表明,此时间段哈尔滨市空气污染天气主要集中在春秋两季,其中又以 10月和 11月两个月最为严重,最严重的一次污染发生在 2024年 11月 12日,期间 PM10浓度最高可达 273\mu g/ m^3 , PM2.5浓度最高可达 231\mu g/ m^3 。由图 2可知, 2月 19日-3月 22日和11月 11日一次年 2月 19日两段时间内,及 PM值出现的几次峰值对应 AOD值均在 0.6以上,表示污染物多为细颗粒物。另一方面,结合对应 AQI全球空气质量检测历史数据 (如图3所示)可知，该雷达测量结果具有较高的准确性，能够满足实际生产生活的需求。

3.2多光谱拉曼雷达对雾霾发展气象要素监测

3.2.1多光谱拉曼雷达对逆温的监测

雾、霾的发生多伴随逆温现象。通过分析多光谱拉曼雷达检测结果可以看出，雷达垂直温度监测不仅可以判断逆温过程发生的位置及时间，还可监测雾、霾过程中逆温的演变特征。以2024年2月1日15时至2024年2月2日16时霾的发生过程为例，在过程发生前，大气温度层结从2024年2月1日14时开始在距地高度为0.9千米至1.4千米处出现逆温，且随霾的发展，逆温层顶高度升高(如图4(a)(b)所示)。

3.2.2多光谱拉曼雷达对相对湿度的监测

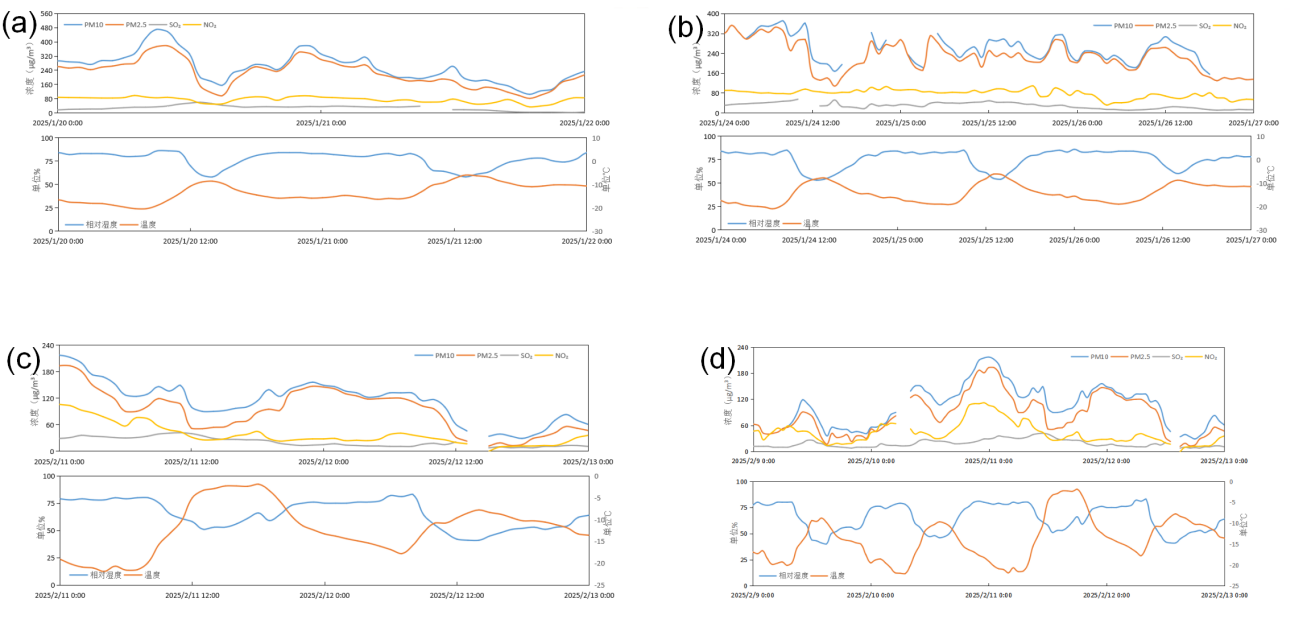

高湿度(通常相对湿度>70%)能够加重大气细颗粒物污染。又通过分析多光谱拉曼雷达对应检测结果可知，雷达针对相对湿度的监测不仅可以判断相对湿度的大小，还可监测雾、霾发展过程中相对湿度的变化特征特征。通过对几次典型雾霾发展过程对应相对湿度变化的观测分析。可知霾的发展往往伴随着相对湿度的升高(如图5所示)。

3.2.3多光谱拉曼雷达对天气现象的监测

雾、霾的形成与发展往往与天气现象存在密切联系。通过分析多光谱拉曼雷达对应检测结果，可知雷达可通过对应光学特性分析判断观察到具体天气现象，并可通过其与同时段空气污染物浓度的变化分析得到其对空气污染物浓度的影响。通过对几次典型雾霾发展过程对应天气现象的观测分析。可知降水往往可以加快霾的消散速度(如图5(a) 所示)，而云和冰云与霾的形成存在密切关系，往往可以促进霾的形成(如图5(b)、(c)所示)。

3.3多光谱拉曼雷达对雾霾光学特性对应垂直结构的分析

不同于传统雾霾检测大多局限于近地面，多光谱拉曼雷达可获得从地面至5km以上的污染物分布信息，其空间分辨率可达几十米，能够较为精准的获取不同天气现象对应消光系数与退偏比的垂直廓线，进而为雾霾诊断提供依据。

探测结果表明，霾对应气溶胶层厚度可达约0.6km;在相同高度上，335nm波段的消光系数通常低于532nm波段;两个波段的粒子退偏比与消光系数均在近地面达到最大值。在近地面，消光系数与退偏比保持相对稳定，当高度超过200m后，两者开始随高度增加呈现显著递减趋势(见图8)。这表明霾污染主要集中分布于距地面200m以内的大气层。

同时，该结果进一步证明多光谱拉曼雷达能够依据所测得光学特性对应垂直结构相关数据分析具体天气现象，从而实现对雾霾的识别诊断。

3.4雾霾发生时空气颗粒污染物浓度与气溶胶光学特性联系分析

利用多光谱拉曼雷达，通过选取不同时间段内不同消光系数、浓度及对应空气污染物浓度样本点,并利用Origin进行拟合,项目组探究了空气污染物浓度大小与对应气溶胶光学特性变化之间的关系，以下为研究结果。

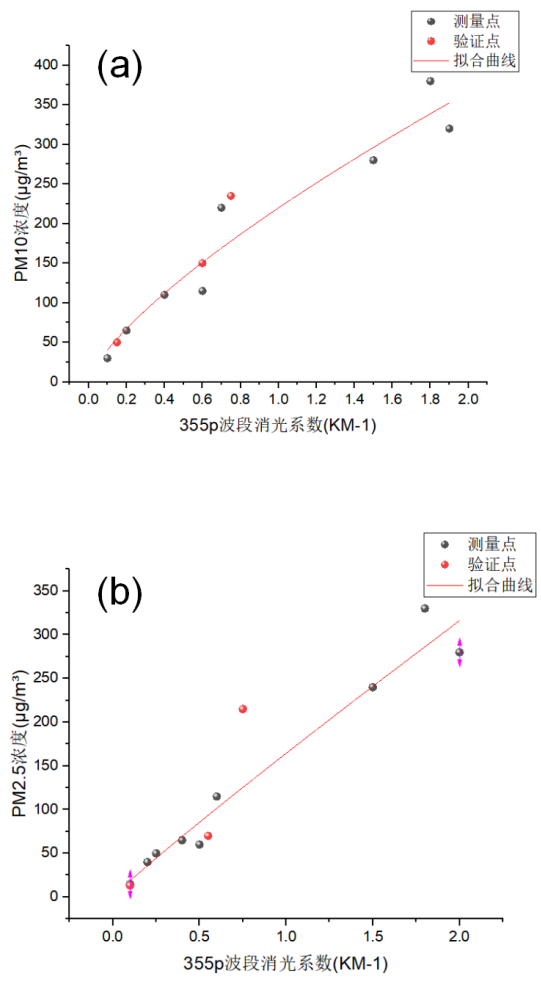

(1).经拟合统计，如图 8所示， 355 nm消光系数 a(355 p)与 PM10、PM2.5浓度均呈现显著线性关系。 与 PM10的对应拟合公式为 C(PM10)=219.872\ln(355 p)^{0.73574}(下图式1) ,式中a(355 p)为355 p波段对应消光系数, C(PM10)为空气污染物(PM10)浓度,其拟合度 R^2=0.9289 ,回归系数 P值分别为 5.39971E-6和 5.29873E-4,均小于 0.05,模型显著。选取 a(355 p)为0.15、0.6、0.75km的验证点,计算浓度与实际值的偏差分别为 8.95%、 0.67%、 24.28%。

与 PM2.5的对应拟合公式则为 C(PM 2.5)=164.46819\alpha(355 p)^{0.94039}(下图式2) 其拟合度 R^2=0.9577 , P值分别为 1.60506E-6和 5.23228E-5,均小于 0.05。验证点 a(355 p)=0.1、 0.55、0.75km-1对应的浓度偏差分别为45.13%、33.91%、41.64%。 结果表明, 355 nm消光系数与污染物浓度线性关系明显,对 PM10的估算误差较小,对PM2.5误差较大，可能与颗粒物粒径影响有关。在a(355p)=0.5-0.6km时，估算结果较为准确。

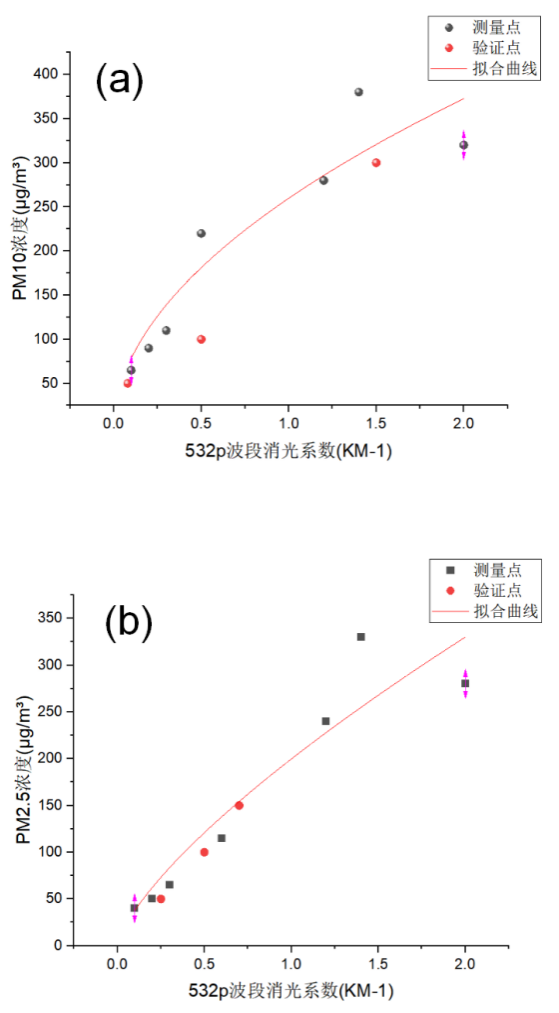

(2).如图9所示,532 nm消光系数a(532 p)与PM10、PM2.5亦呈线性相关。其中与PM10的对应拟合公式为 C(PM10)=259.86095\alpha(532 p)^{0.51969} (下图式1) ,式中a(532 p)为 532 p波段对应消光系数, C(PM10)为空气污染物(PM10)浓度,拟合度 R^2=0.8583 , P值分别为4.75231E-5和0.00516,均小于0.05。验证点a(532p)=0.08、0.5、1.5km-对应的浓度偏差分别为39.87%、81.26%、6.94%。

与PM2.5的对应拟合公式为C(PM2.5)=199.73867a(532 p)^{0.72448},拟合度R^2=0.8719(下图式2) , P值分别为 1.62263 E-4和 0.00683,均小于 0.05。验证点 a(532 p)=0.25、 0.5、0.7km1的浓度偏差分别为46.32%、20.88%、2.84%。 相比355nm，532nm波段整体估算误差较大，但对PM2.5在较高消光系数(0.7-1.5 km-1)下误差较小，可能与波长相关的散射特性有关。

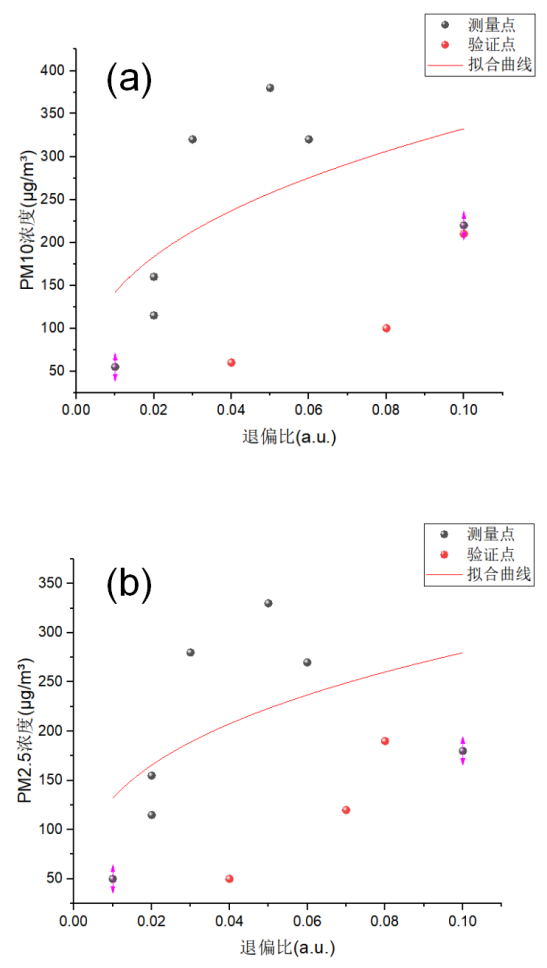

(3).如图 10所示,退偏比(DR)与 PM10、PM2.5的拟合公式分别为C(PM 10)=778.72835 D R^{0.36955}(下图式1,式中 DR为退偏比, C(PM10)为空气污染物(PM10)浓度线性关系不显著)和 C(P M 2.5)=592.82783 D R^{0.32606} (下图式2) ,,与 PM10、PM2.5的线性关系不显著 与 PM10的拟合度 R^2=0.2590 , P值均大于 0.05;与 PM2.5的拟合度 R^2=0.2008 , P值亦大于 0.05,模型可靠性低。验证结果表明,估算浓度与实际偏差较大(最高超过300%)，且偏差随退偏比增大而减小。退偏比与污染物浓度无显著线性关系，但与颗粒物粒径有一定关联，粒径较小时退偏比通常较低。

总而言之，通过上述拟合结果，可知空气中颗粒污染物浓度与消光系数之间存在较强的线性关系，且355p波段针对PM10具有较好的测量稳定性，在颗粒污染物浓度较低时测量较为准确;532p波段则针对PM2.5有着较好的测量稳定性，且在颗粒污染物浓度较高时有着较好的测量精确度。两个波段的测量优点互补，故可通过多光谱雷达测量计算得到较为精确的空气颗粒污染物浓度，测量范围较广。

3.5对雾霾的统计学特征的分析

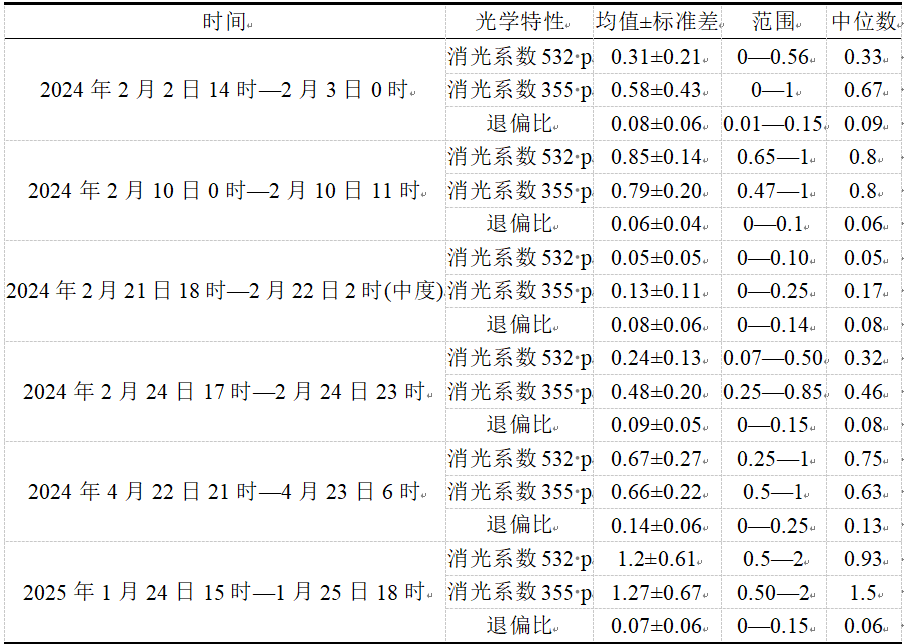

基于多光谱拉曼雷达的长期观测，可积累得到若干组雾霾光学特性的优质数据集，可通过其进一步探究对应统计学特征。故为进一步探究雾霾的普遍光学特性，项目组选取四组较有代表性的空气污染事件,将其对应光学特性(消光系数,退散比)进行一系列统计与分析，最终得到结果如表1所示。由该表可知如下结论。

(1)严重的污染事件往往对应的消光系数和退偏比均值较大。 (2)严重的污染事件对应时间段内光学特性值往往有着较大的标准差，范围也相对 较大，这说明重度污染天气往往对应着较大的气象条件变动。 (3)各污染事件中对应的消光系数和退偏比均值和中位数差异不大，布大体对称 (4)532p波段对应消光系数往往小于355p波段对应消光系数 (5)退偏比值普遍相对较低，据分析可能与空气污染颗粒物以球形为主有关。

3.6多光谱拉曼雷达抗干扰能力分析

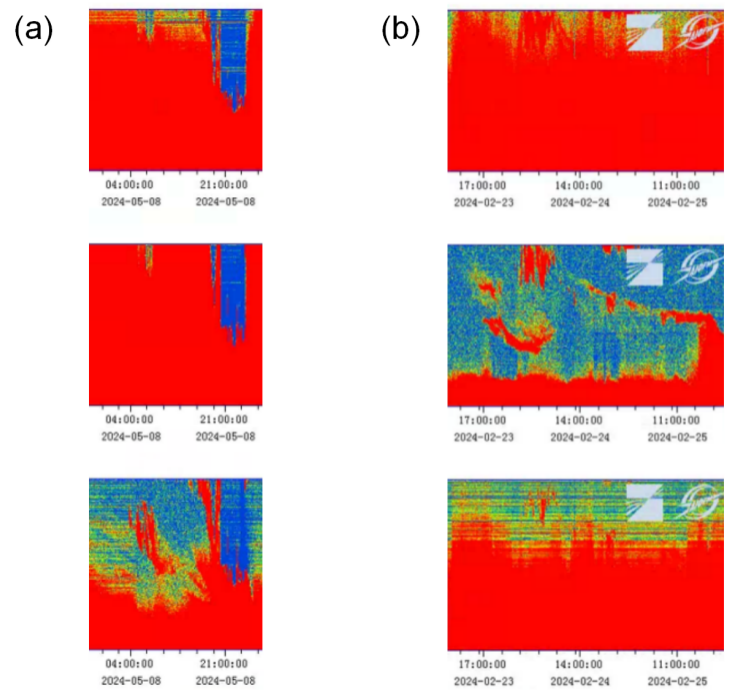

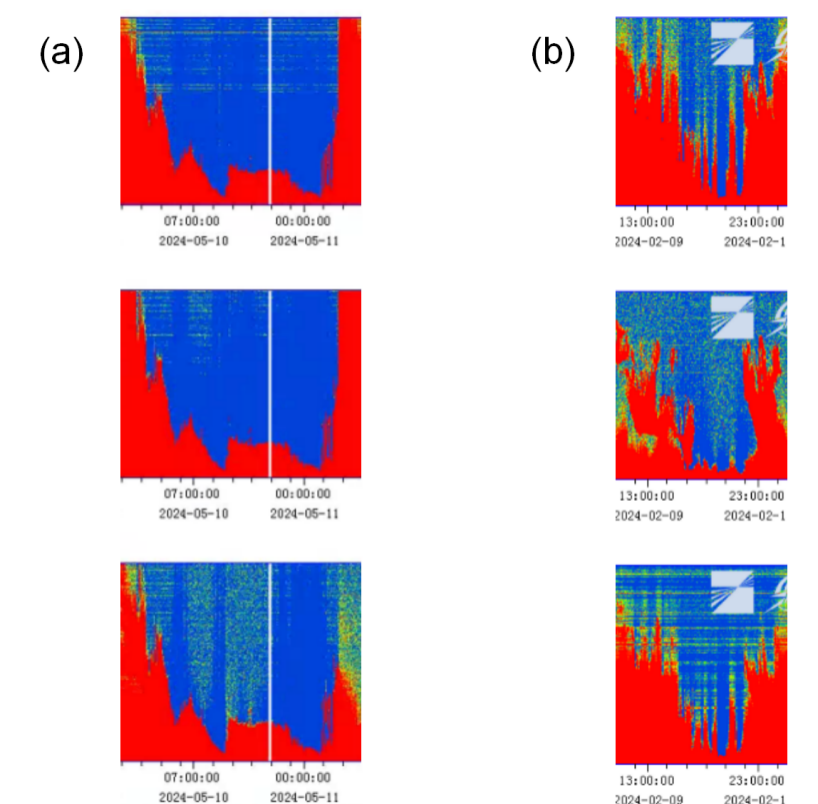

多光谱拉曼雷达的信噪比高低能够反映雷达信号质量的优劣。基于多光谱拉曼雷达各通道信噪比(SNR)的评估表明，不同天气现象对信号质量的影响具有显著差异。在非特殊天气下，355nm与532nm通道的有效探测高度(SNR≥3)通常超过5.0km。如发生降雨，则对高频波段(如Ku、Ka、Q/V波段)影响最为严重，其通过雨滴对电磁波的吸收与散射引发显著的信号衰减和噪声增加，即衰减噪声耦合效应)，探测高度急剧下降至近地面，信噪比图上表现为上空SNR接近零(如图11(a)所示)。降雪的影响与降雨类似(图11(b))，通常可通过日期进行区别。相比之下，云层的影响 程度较轻，主要通过增加噪声温度和较弱衰减降低雷达信噪比，其对应的有效探测高度下降幅度通常小于降水(如图12(a)所示)。此外，冰云作为一种特殊现象，也会引起信号衰减和去极化效应，尤其在较高频率下导致SNR严重下降和信号失真，其在信噪比图上呈现的特征为不同高度SNR值错落分布，且有效探测高度上空的SNR值一般大于零(如图12(b)所示)。

又由图1112可知，降雨降雪等天气现象虽会降低雷达的有效探测高度，但在底层仍能准确提取有关信息，这充分体现了多光谱拉曼雷达具有较强的抗干扰能力，在实际进行对雾霾的监测诊断时，应充分考虑不同天气现象对不同高度雷达测量所得数据质量的影响，并基于这一前提条件选择合适的测量数据(SNR≥3)进行分析统计。

4结论

本次研究中，项目组基于哈尔滨站多光谱拉曼雷达，从多方面系统分析了多光谱拉曼雷达对雾霾的具体诊断能力。由测量结果可知，雾霾的形成受逆温及相对湿度影响，以人为细颗粒物为主;近地面消光系数(355p<532p)与退偏比最高，200米以上显著降低;消光系数与颗粒物浓度呈强线性关系，且355p波段针对PM10具有较好的测量稳定性，在低PM值时测量较为准确;532p波段针对PM2.5有着较好的测量稳定性，且在高PM值时有着较好的测量精确度;重污染事件中光学参数标准差大、范围宽，对应气象条件波动剧烈;此外，降雨、雪、云及冰云会显著降低1km以上多光谱拉曼雷达的信噪比。

通过以上结论，可知多光谱拉曼雷达具有连续观测能力强，探测精确度高、范围广，抗干扰能力强，能同时探测多个因素的优点，可以满足不同的探测需求。在实际应用中，只需将测量处理数据结果结合有关地区风速风向图，即可推知雾霾发生的可能性。未来，项目组将针对雾霾预测及具体多光谱拉曼雷达回波与对应天气现象的具体关系进行更广泛的研究，探究雾霾预报具体模型，为雾霾天气的诊断提供依据。

致谢:感谢张璐阳讲师细致地审阅了初稿并提出了很有意义的修改意见，同时感谢宋天元讲师提供基于哈尔滨拉曼激光雷达的雾霾诊断数据及提出富有建设性的修改意见
